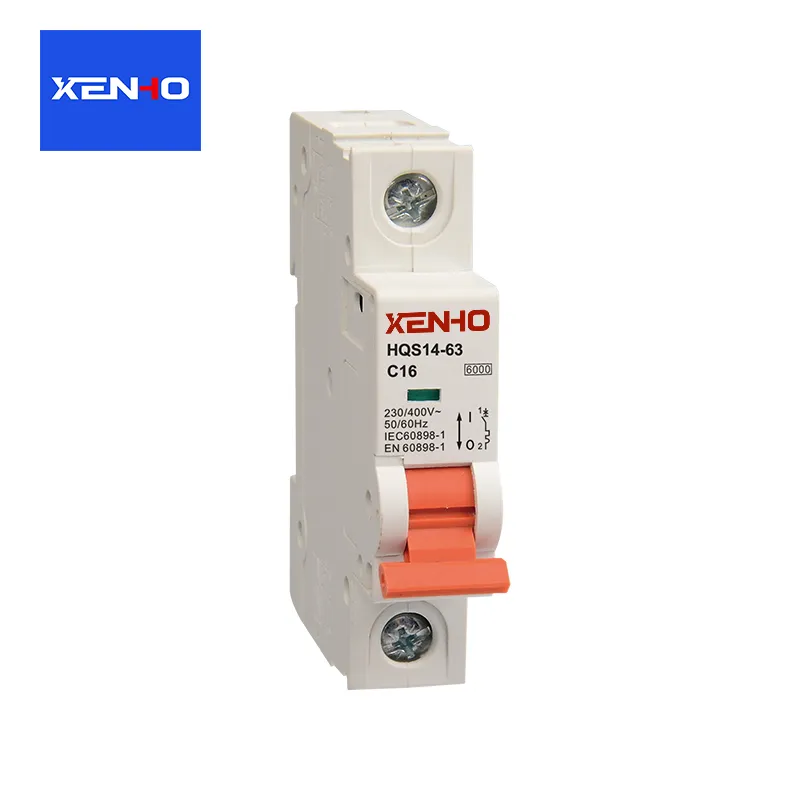

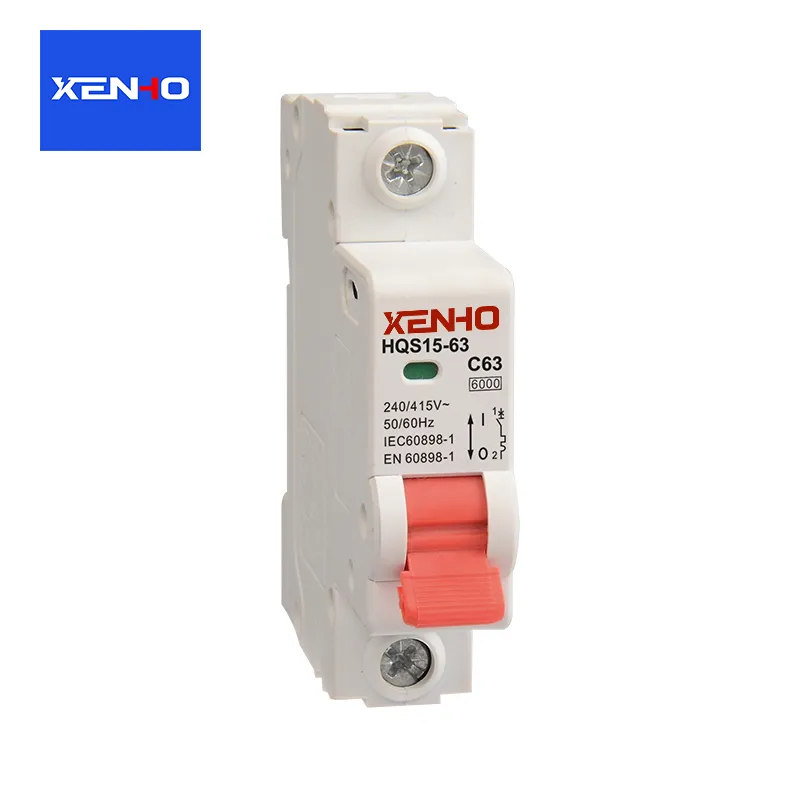

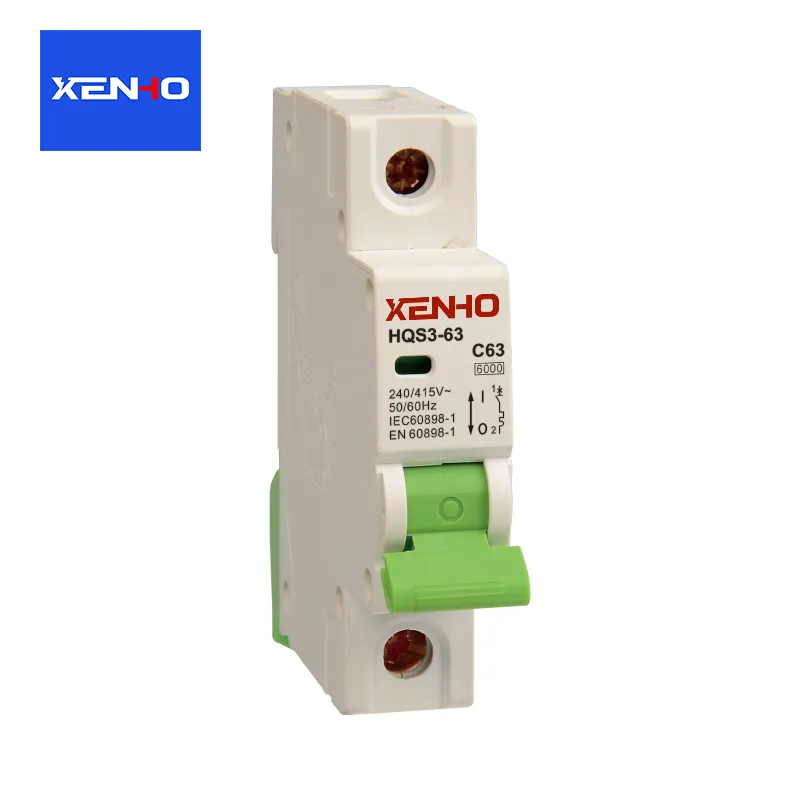

Elektrik açarının iş prinsipi nədir?

İş prinsipi aelektrik açarımonitorinq, mühakimə etmə və icra etmənin əsas məntiqi ətrafında fırlanır.  Quraşdırılmış açma mexanizmi və qövs söndürmə sistemi vasitəsilə o, normal dövrə kommutasiya nəzarətinə və nasaz dövrələrin sürətlə ayrılmasına nail olur.  Onu iki hissəyə bölmək olar: normal iş vəziyyəti və nasazlıqdan qorunma vəziyyəti. Qövs söndürmə sistemi etibarlı kəsilməni təmin edən əsas köməkçi komponentdir.

Normal İşləmə Vəziyyəti: Dövrə Bağlantısı və Ayrılması

Əllə/Elektriklə Bağlama: Operator, elektrik açarının hərəkət edən kontaktını stasionar kontakta doğru hərəkət etdirmək, kontakt yaratmaq və dövrəni bağlamaq üçün tutacaq və ya elektrik mexanizmindən istifadə edir, normal enerji ötürülməsinə imkan verir. Bağlandıqdan sonra kilidləmə mexanizmi dövrə davamlılığını qoruyaraq hərəkət edən kontaktı qapalı vəziyyətdə düzəldir.

Əllə ayırma: Ayırma sapı çəkildikdə kilidləmə mexanizmi açılır və geri dönən yayın qüvvəsi hərəkət edən kontaktın stasionar kontaktdan ayrılmasına səbəb olur və dövrəni pozur. Bu zaman cərəyan kiçik olarsa, kontaktlar arasında yaranan qövs özünü sönəcək.

Arızanın Mühafizəsi Vəziyyəti: Avtomatik Açılma və Devrenin Ayrılması

Dövrə həddindən artıq yüklənmə, qısaqapanma və ya aşağı gərginlik kimi nasazlıqlarla qarşılaşdıqda, quraşdırılmış açma bloku kilidi açmaq üçün kilidləmə mexanizmini işə salaraq, avtomatik açmaya nail olacaq. Fərqli nasazlıqlar müxtəlif açma prinsiplərinə uyğundur:

Həddindən artıq yükdən qorunma (Termal Açıqlama Prinsip)

Əsas komponent: Bimetalik zolaq ( əhəmiyyətli dərəcədə fərqli istilik genişlənmə əmsalları olan iki metal zolaqdan ibarətdir).

İş məntiqi: Dövrə həddindən artıq yükləndikdə, cərəyan davamlı olaraq nominal dəyəri aşır, bimetalik zolağın qızdırılması səbəbindən əyilməsinə və deformasiyasına səbəb olur. Deformasiya eşik həddinə çatdıqda, kilidləmə mexanizmini kiliddən çıxarmaq üçün itələyir və hərəkət edən kontakt yayın təsiri altında dövrəni ayırır.

Xüsusiyyətlər: Gecikmiş fəaliyyət; qısamüddətli həddən artıq yüklənmələr (məsələn, mühərrikin işə salınması) yanlış işə düşmədən qaçaraq, açmaya səbəb olmayacaq.

Qısa Qapanmadan Mühafizə (Elektromaqnit Açma Prinsip)

Əsas komponent: Elektromaqnit sarğı (dəmir nüvəyə sarılmış).

İş məntiqi: Qısaqapanma baş verdikdə, cərəyan anında nominal dəyərdən onlarla və hətta yüzlərlə dəfə artır. Elektromaqnit sarğı güclü elektromaqnit qüvvəsi yaradır, dəmir nüvəni kilidləmə mexanizmini vurmaq üçün cəlb edir və dərhal kilidini açır.

Xüsusiyyətlər: Milisaniyə səviyyəli sürətli hərəkət; avadanlığın qövs zədələnməsinin qarşısını alaraq və ya yanğına səbəb olan dövrəni çox qısa müddətdə ayıra bilər. Aşağı Gərginlik/Gərginlik İtkisindən Qorunma (Aşağı Gərginlikdə Açıqlama Prinsipləri)

Əsas komponent: Gərginliyi izləmək üçün dövrəyə paralel olaraq qoşulmuş aşağı gərginlik açma bobini.

İş məntiqi: Gərginlik nominal dəyərin təxminən 70% -dən aşağı düşdükdə və ya tamamilə itirildikdə, açma bobininin elektromaqnit qüvvəsi yox olur və dəmir nüvəsi yayın təsiri altında kilidi açmaq üçün kilidi işə salır, beləliklə dövrəni ayırır.

Funksiya: Avadanlıqların aşağı gərginlik səbəbindən nasaz işləməsinin və zədələnməsinin qarşısını alır, həmçinin enerji bərpa edildikdə avadanlığın qəfil işə düşməsi nəticəsində yaranan təhlükəsizlik təhlükələrinin qarşısını alır.

Sızma Mühafizəsi (Qalıq Cərəyandan Mühafizə Prinsipləri)

Əsas komponent: Sıfır ardıcıl cərəyan transformatoru.

İş məntiqi: Normal şəraitdə faza xəttindəki və neytral xəttdəki cərəyan böyüklükdə bərabərdir və istiqamətə əksdir. Transformator nüvəsindəki maqnit axını bir-birini ləğv edir, nəticədə induksiya cərəyanı çıxmır; sızma baş verdikdə (məsələn, insana elektrik cərəyanı vurması) cərəyanın bir hissəsi yerdən keçir və iki fazalı cərəyanda balanssızlığa səbəb olur. Transformator, səfər cihazını işə salan bir induksiya siqnalı yaradır.

Xüsusiyyətlər: Aşağı əməliyyat həddi (ümumiyyətlə 30mA), şəxsi təhlükəsizliyə üstünlük verir.
